Nastaviteľný termostat s čidlom 5 A

€10.00

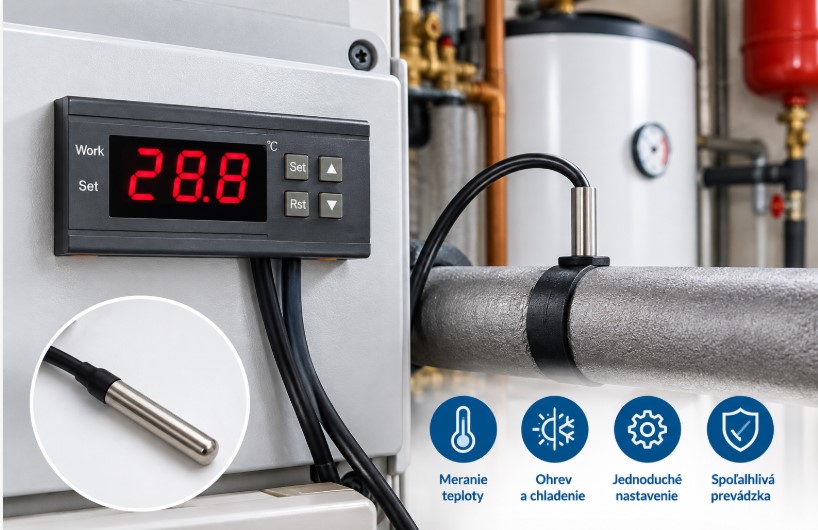

  • Kompaktný digitálny termostat s LED displejom pre pohodlné monitorovanie a nastavenie teploty.
  • Má pamäť pre uloženie nastavení užívateľom. EEPROM TC-B34 verzia
  • Vhodný na ohrievanie aj chladenie
  • Termostat má klipy pre umiestnenie do panelu
  • 1m senzor môžete predĺžiť
  • Rozmery 8.6 x 7.5 x 3.5 cm
  • Relé termostatu : 5A (230V) (celková maximálna zaťaž relé 1150W)
  • Možnosť nastavenia : po  1 C
  • Rozsah termostatu:-50 + 110 stupňov Celzia

Na sklade dodanie 1-2 pracovné dni

Katalógové číslo: 00045 Kategória:

Popis

Pamäť pri výpadku napätia

V praxi to znamená, že termostat si zapamätá vami volené nastavenia a pri výpadku napätia alebo odpojení, si stále bude pamätať vaše nastavenia. Pri obnovení napätia bude pracovať s vami nastavenými údajmi, aby nespôsobil žiadne škody. Užívatelia oceňujú najmä túto vlastnosť. Verzia pamäťou EEPROM TC-B34 (na sklade máme len túto verziu)

Názov: Nastaviteľný termostat s čidlom 5 A

Dokáže regulovať ohrievanie ale aj chladenie. Je kalibrovateľný, podporuje ochrannú funkciu oneskorenia. Má zabudovanú pamäť pre nastavenia, ktorá je vhodná pri výpadku napätia.

Termostat sa dá použiť v domácich mrazákoch, boileroch, chladiacich zariadeniach, liahňach, kotloch.

Jeho rozsah pre meranie a reguláciu je -50 až + 110 stupňov Celzia. Presnosť merania je +- 0.3 stupňa Celzia. Senzor je NTC (10K). Pracuje na napájacom napätí 230 V (striedavé napätie v obyčajnej zástrčke). Spotreba termostatu je 2 W. Spínacie relé dokáže vzopnúť 5 A  – 220 V. Dĺžka NTC čidla je 100 cm.



Parametre termostatu:

  • Rozmery 8.6 x 7.5 x 3.5 cm
  • Relé termostatu : 5A (230V) (celková maximálna zaťaž relé 1150W)
  • Možnosť nastavenia : po  1 C
  • Senzor teploty : NTC 10K  dĺžka čidla je 1 m
  • Rozsah termostatu:-50 + 110 stupňov Celzia
  • Presnosť je +- 0,3 stupňa Celzia (termostat je kalibrovatelný)
  • LED displej
  • Vhodný pre ohrievanie aj chladenie (nastavíte ľahko v menu)
  • Ukazuje činosť relé (work dióda)
  • Pamäť pre uloženie nastavení ,proti výpadku napätia
  • Verzia s pamäťou EEPROM TC-B34
  • Termostat má klipy pre umiestnenie do panelu
  • 1m senzor môžete predlžiť

Balenie obsahuje:

1 x termostat na 220V

NTC čidlo

návod

Návod pre termostat

Návod_a_Schéma_zapojenia_pre_termostat_s_čidlom pdf

Návod a Schéma zapojenia pre termostat s čidlom



Termostat s 10 ampérovým spínacím relé a s nastavením teploty v desatinách napríklad 37.5 C

Relé termostatu je spínacie fázový vodič z napájania pripojte na prvú svorku relé a vodič ktorý ide na záťaž na druhú svorku relé. Nulový vodič na záťaž ide priamo zo siete.

Termostat spína a rozpína fázový vodič tým zapína a vypína záťaž resp zariadenie podľa nastavenej teploty.



Nesprávne zapojenia sú že oba vývody záťaže zapojíte do relé , relé ich iba spojí zariadenie – záťaž  nevykoná žiadnu akciu. Tiež nesmiete do spínacieho relé zapojiť fázový vodič spolu s nulový vodičom lebo relé ich spojí – skratuje (poškodíte termostat).
