Popis

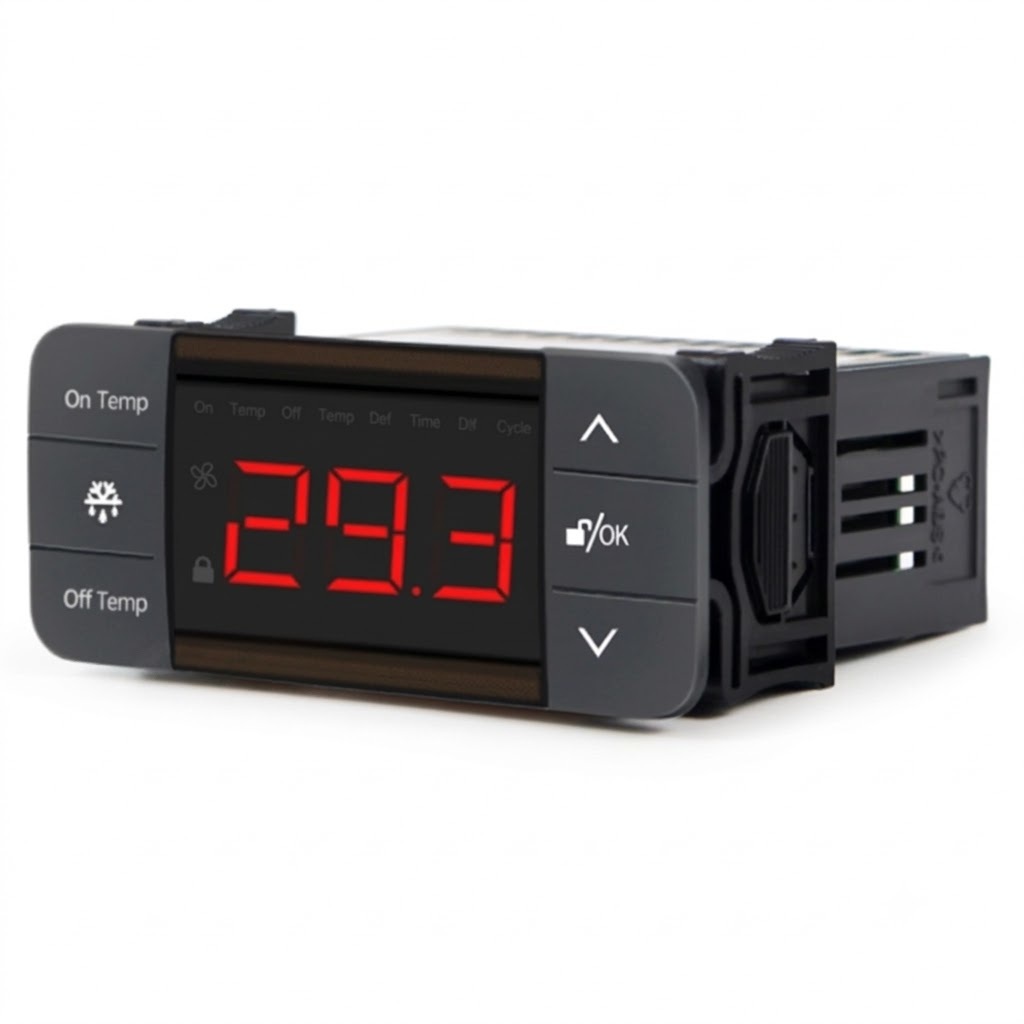

Profesionálny chladiaci regulátor s funkciou rozmrazovania (Defrost)
Tento inteligentný digitálny termostat je špeciálne navrhnutý pre riadenie stredne a nízko teplotných chladiacich systémov, mraziacich boxov a priemyselných vitrín. S rozsahom od -40 °C až do +99 °C a duálnym senzorovým systémom zabezpečuje optimálnu prevádzku kompresora a efektívne odstraňovanie námrazy.
Hlavné funkcie a výhody:
- Komplexné riadenie: Zariadenie ovláda nielen chladenie (kompresor), ale aj proces rozmrazovania (defrost) a výparník.
- Vodeodolné dotykové ovládanie: Moderný čelný panel s dotykovými tlačidlami je odolný voči vlhkosti, čo je v chladiarenskom prostredí kľúčové.
- Duálny senzorový systém: * S1 (Teplotný senzor): Monitoruje aktuálnu teplotu v boxe.
- S2 (Defrost senzor): Monitoruje teplotu na výparníku pre presné ukončenie rozmrazovania.
- Inteligentná ochrana kompresora: Nastaviteľné oneskorenie štartu chráni kompresor pred predčasným opotrebením pri častom spínaní.
- EEPROM Pamäť: V prípade výpadku prúdu zostávajú všetky nastavenia (vrátane cyklov rozmrazovania) bezpečne uložené.
Logika a princíp práce:
1. Riadenie chladenia:
Termostat automaticky zapína kompresor, ak teplota na senzore S1 stúpne nad nastavenú hodnotu ON Temp. Chladenie sa ukončí, keď teplota klesne pod hodnotu OFF Temp. Systém striktne dodržiava časovú ochranu (parameter F7), aby nedochádzalo k poškodeniu motora.
2. Riadenie rozmrazovania (Defrost):
Proces odmrazovania začína podľa nastaveného cyklu (F2) alebo manuálne (nútený defrost).
- Elektrické rozmrazovanie: Odstaví kompresor a spustí ohrev.
- Rozmrazovanie teplým plynom: Kompresor zostáva v chode podľa potreby systému.
- Proces končí dosiahnutím bezpečnej teploty na výparníku (senzor S2) alebo uplynutím času.
Technické parametre:
| Parameter | Hodnota |
| Napájanie | 230 V AC |
| Kapacita relé | 10 A (odporová záťaž) |
| Rozsah merania | -40 °C až +99 °C |
| Rozsah regulácie | -40 °C až +85 °C |
| Presnosť / Rozlíšenie | ±1 °C / 0,1 °C |
| Senzory | 2x NTC (S1 a S2), dĺžka 2 m |
| Vlastná spotreba | ≤ 5 W |
| Vstupy | 2x Teplotný vstup |
| Výstupy | 2x Relé (Kompresor, Defrost) |
Ideálne využitie (Synonymá a frázy):
Tento chladiarsky regulátor je ideálny pre:
Mraziace a chladiace boxy: Profesionálna kontrola teploty a námrazy.
Chladiace vitríny a pulty: Udržiavanie čerstvosti potravín v obchodoch.
Priemyselné chladenie: Sklady ovocia, zeleniny alebo mäsa.
Výrobníky ľadu: Presné riadenie cyklov.
Čo zákazníci oceňujú:
„Šesťtlačidlový dizajn so zámkom zabraňuje náhodnému prenastaveniu hodnôt nepovolanou osobou. Funkcia odkvapkávania (kondenzu) po rozmrazovaní zaisťuje, že výparník ostane čistý a pripravený na ďalší chladiaci cyklus bez okamžitej námrazy.“
Alternatívne názvy pre vyhľadávanie: digitálny regulátor chladenia, termostat s odmrazovaním, chladiarenský ovládač 230V, termostat pre mrazničku s 2 senzormi, Elitech kompatibilný regulátor, spínač rozmrazovania výparníka.
Balenie obsahuje: 1x Termostat, 2x NTC čidlo (2m), manuál.
Manual ako nastavit termostat:
On Temp – teplota pri ktorej štartuje kompresor
Off Temp– teplota pri ktorej sa kompresor vypne
Vločka/kvapky – Nútený defrost
Šipka hore – zvyšovanie hodnoty
Šipka dolu- znižovanie hodnoty
Zámok/Ok- odomknutie potvrdzovacie tlačidlo
Uživateľské nastavenie
Pod normálny behom môžete hodnoty On Temp alebo Off Temp nastaviť šipkami potvrdíte tlačidlom Ok (zámok) alebo ak nestlačíte žiadne tlačidlo po dobu 30 sekúnd. Pri zopnutí relé zapnutá LED indikuje beh kompresoru.
Príklad: On Temp nastavíte 24°C a Off temp nastavíte 22°C , pri dosiahnutí teploty termostat naštartuje kompresor (alebo iné zariadenie relé vzopne) a po dosiahnutí 22°C kompresor vypne (relé sa rozopne)
Systémové nastavenie:
| Parameter | Názov – popis | Rozsah | vých. hodnota | Poznámka |
|---|---|---|---|---|
| F1 | Defrost Čas | 1-120min | 30 min | čas trvania rozmrazovania |
| F2 | Defrost cyklovač | 0-120 hodín | 6 h | Interval medzi rozmrazovaniami |
| F3 | Defrost prepočet | 0:kumulatívny pracovný čas regulátora po zapnutí 1: kumulatívny čas pracovný čas od zapnutia kompresora | 1 | |
| F4 | Čas odkvapkávania po rozmrazení | 0-120 minút | 3 min | Časové oneskorenie po rozmrazovaní defroste |
| F5 | Typ defrostu | 0: Elektrické defrost rozmrazovanie 1:Rozmrazovanie teplým plynom médiom 2: Rozmrazovanie vzduchom | 0 | Pred rozmrazovaním teplým vzduchom sa kompresor zastaví až po 3 minútach začne rozmrazovanie. Po rozmrazení kompresor čaká 2 minúty potom sa spustí |
| F6 | Teplota ukončenia odmrazovania | -40°C+50°C | 10°C | Ak teplota S2 rozmrazovacieho senzora je vyšiia ,rozmrazovanie je zastavené |
| F7 | Oneskorenie štartu kompresora | 0-10min | 0 | Časový interval od posledného zastavenia (ochrana kompresoru) |
| F8 | Oneskorenie alarmu pri nadmernej teplote | 0-24 hodín | 2.0 h | Po zapnutí nebude zobrazovať žiadny alarm |
| F9 | Alarm pri vysokej teplote | 0-50°C | 5.0°C | Ak teplota priestoru je vyšia ako On temp štartovacia teplota + hodnota alarmu F9 alebo sa spustí alarm
|
| F10 | Oneskorenie alarmu | 0-120 minút | 10min | Alarm sa neobjaví, kým nebude teplota vyššia ako tento parameter |
| F11 | Kalibrácia S1 senzora | -10.0°C +10°C | 0.0°C | Dostavenie riadiacej teploty S1 |
Manuálne rozmrazovanie defrost:
Ak chcete aby termostat zahájil rozmrazovanie stlačte tlačidlo označené vločkou/kvapkami po dobu 3 sekúnd. Podmienky štartu rozmrazovania sú aby bola hodnota rozmrazovacie cyklu F2 (v systémovom nastavení) väčšia ako 0, a daľšie podmienky manuálneho spustienia rozmrazovania sú:
- Termostat nesmie práve rozmrazovať alebo časovať odkvapkávanie kondenzu
- Teplota na senzore pre rozmrazovanie S2 musí byť nižšia ako hodnota F6 (v systémovom nastavení)
Pri rozmrazovaní termostat ukazuje na displeji hodnotu „Def“ pre manuálne ukončenie rozmrazovania znovu stlačte tlačidlo pre rozmrazovanie , po ukončení rozmrazovania termostat odčasuje čas odtečenia kondenziu F4.
Ďalšie funkcie:
Zobrazenie teploty na senzore pre rozmrazovanie vykonáte stlačením šipky dolu po dobu 3 sekúnd
Vypnutie alarmu – zvukového hlásenie vykonáte stlačením hociktorého tlačidla, indikácia alarmu na displeji zostane zobrazená až pokým alarm nezanikne (resp termostat nezaznamená správnu teplotu).
Reset nastavení stlačte tlačidlo šipku hore po dobu 10 sekúnd objavísa „rES“ po dobu 3 sekund stlačte tlačidlo OK/ zámok potom sa nastavenia vrátia na výchozie hodnoty na displeji sa objaví „YES“. Ak sa objaví chyba počas zápisu parametrov termostat na displeji ukáže „Err“ odporúčame vypnúť a zapnúť termostat.
