LED Termostat na DIN lištu pre ohrev/chladenie -45°C +110°C

36.50

  • Napájanie:100-240V AC
  • Rozsah termostatu -45°C +110°C
  • Relé max záťaž: 10A / pre dlhodobo 5A
  • Termostat má pamäť pre nastavenia (vhodné pri výpadku el. prúdu)
  • Spínaco rozpínaci kontakt NO-NC
  • Možnosť predlžiť sondu do 100m

Na Sklade

Katalógové číslo: 6000-T Kategórie:

Popis

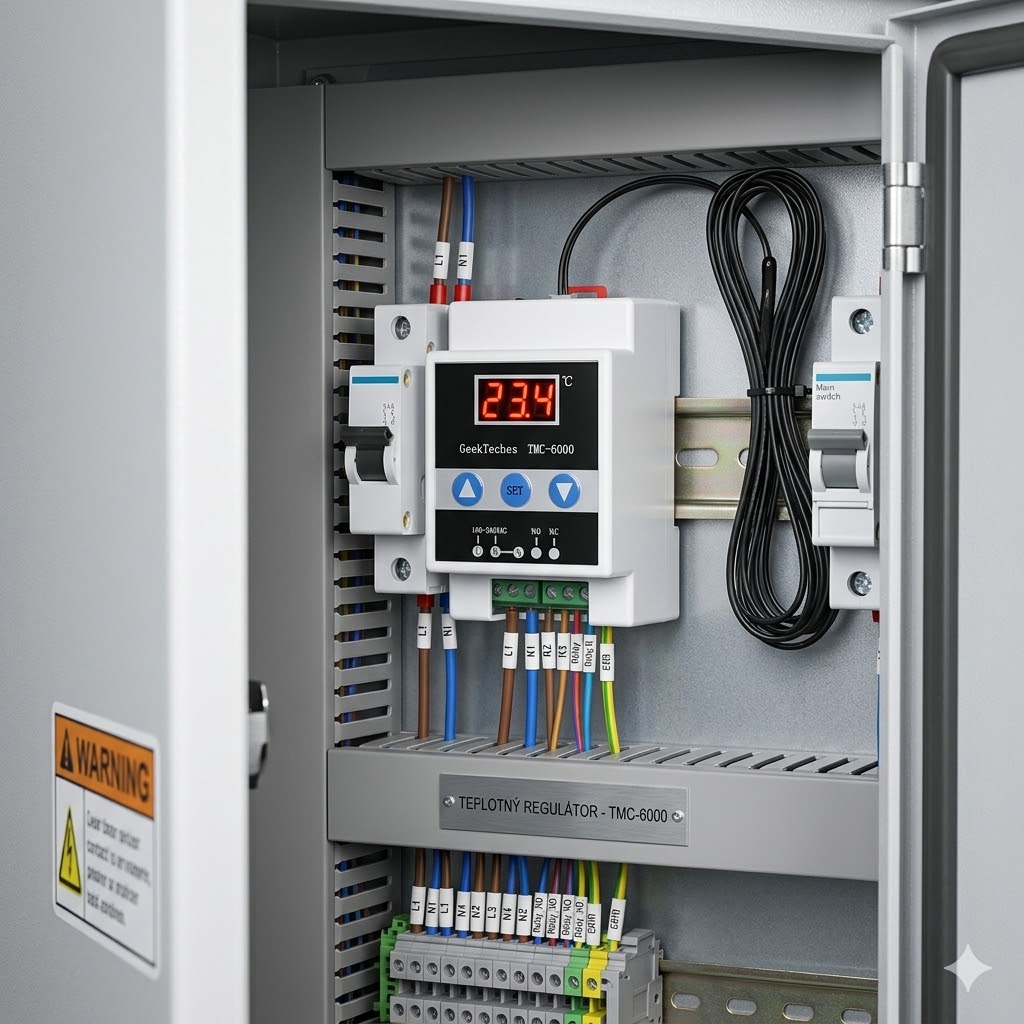

Elektronický termostat je vhodný pre umiestnenie na DIN lištu (napr v rozvádzači) môžete využiť ohrev alebo chladenie. Najčastejšie sa využíva pre chladiace boxy, chladničky, Ohrievanie teplej vody boilery . Je vybavenný senozrom NTC10K ktorý môžete predlžovať (do 100meterov) a prípadnú odchylku môžete dokalibrovať.

  • Napájanie:100-240V AC
  • Spotreba:2W
  • LED displej:Áno
  • Rozmery LED displeja: 22 x 11mm 3 Digits
  • Zobrazované hodnoty s jedným desatinným miestom
  • Nastavenie po 1°C
  • Teplotný senzor: NTC 10K
  • Rozsah termostatu -45°C +110°C
  • Relé max záťaž: 10A / pre dlhodobo 5A
  • Termostat má pamäť pre nastavenia (vhodné pri výpadku el. prúdu)
  • Spínaco rozpínaci kontakt NO-NC
  • Možnosť predlžiť sondu do 100m

Návod a schéma k DIN termostatu:

Termostat sa napája sieťovým napätím do 240V AC v pre kontakty L- fázový vodič N-nulový vodič , N vodivo spojený s N výstupom  , Fázové napätie je termostat prepína bud do kontaktu NO (normálne otvorený) alebo do NC (normálne uzatvorený)



Nastavenia a funkcie termostatu

Signalizačná LED svieť ak má termostat vzopnuté relé

H- Ohrev v tomto móde ak je teplota vyšia ako nastavená na termostate je rele v rozopnutom stave , ak je nižšia ako nastavená teplota – hodnota hysterézie tak relé vzopne

L- Chladenie ak je teplota vyšia ako nastavená termostat + hysterézia relé vzopne ak je nižšia tak je relé v rozopnutom stave

Čislo funkcie Kód funkcie Popis funkcie Hodnoty
1 HL Zvolenie chladenia alebo ohrevu H/L
2 Voľna Parameter 1
3 Rozsah pre nastavenie teploty Zvolíte hodnotu kedy sa relé rozopne -45°C +110°C
4 Voľna Parameter 2
5 d Hysterézia 1-30°C
6 Voľna Parameter 3
7 Pt Oneskorenie , ochrana kompresoru pre chladenie aby ho termostat stále nevypínal a nezapínal 0-300s
8 Voľna Parameter 4
9 SC Kalibrácia , nastavenie teplotnej odchylky -25°C až +25°C
