12V Hobby elektronický termostat s NTC čidlom -50 + 110C

7.50

  • EEPROM pamäť pre nastavenia
  • Možnosť predĺžiť senzor
  • LED indikácia zopnutia relé
  • Elektronický termostat so širokými možnosťami využitia vďaka množstvu funkcií
  • Pracovné módy termostatu: chladenie/ ohrievanie
  • Teplotný rozsah :-50-110 ℃
  • Teplotné rozlíšenie: 0.1℃,v rozsahu  -9.9~99.9, ak je teplota iná ako v tomto rozsahu je rozlíšenie 1℃
  • Krokovanie pri nastavení teploty 0.1 ℃
  • Presnosť hysterérzie: 0.1℃

Na sklade dodanie 1-2 pracovné dni

Katalógové číslo: 00200 Kategórie:

Popis

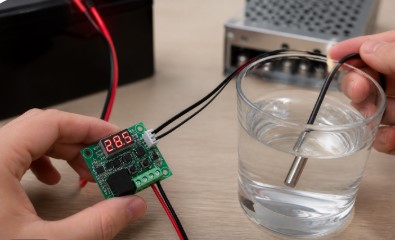

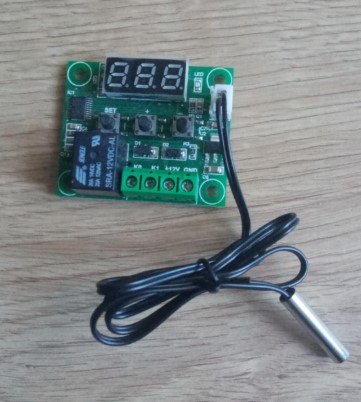

Šikovný  elektronický termostat na 12V so širokými možnosťami využitia vďaka množstvu funkcií. Nastavenia ho dovoľujú využiť  pre spínanie chladiacich i ohrievacich zariadení, obehových čerpadiel kúrenia / chladenia. Teplotu je možné voliť si 0.1°C v rozsahu – 9.9  do + 99.9 °C v iných rozsahoch je možné teplotu navoliť v 1°C krokoch. Termostat umožňuje kalibráciu pre vyššiu presnosť. Oneskorenie vzopnutia relé, nastavenie horných a dolných limitov pre kontrolu teploty. Nastavenie hysterézie od 0.1°C po 0.1°C krokoch. Termostat je dodávaný spolu s vodotesným NTC čidlom s dĺžkou 30 cm.



Parametre hobby elektronického termostatu :

  • Rozmery: 48 x 40 mm
  • Pracovné módy termostatu: chladenie/ ohrievanie
  • Teplotný rozsah :-50+110 °C
  • Teplotné rozlíšenie: 0.1°C v rozsahu  -9.9~+99.9, ak je teplota iná ako v tomto rozsahu je rozlíšenie 1°C
  • Krokovanie pri nastavení teploty 0.1 °C
  • Presnosť hysterérzie: 0.1°C
  • Kalibrácia: po +-0.1°C krokoch
  • Obnovovacia frekvencia 2 x za sekundu
  • Ochrana proti vysokej teplote 0+110°C
  • Napájanie: jednosmerné napätie 12V
  • Spotreba elektrického prúdu: ≤ 35 mA, Ak relé zopne tak ≤ 65mA
  • Výstup: 10 A spínacie relé
  • Typ čidla: NTC (10K) vodotesné čidlo ktoré môžete predlžiť
  • EEPROM pamäť pre nastavenia
  • LED indikácia zopnutia relé

Návod pre termostat 12VNávod k hobby elektronickému termostatu :

Návod_hobby termostat pdf

Napájanie +-12 jednosmerné napätie svorky +12 V (kladný pól) GND (záporný pól)

Tlačidlo SET pre nastavenie teploty a funkcií

Dve tlačidlá + – pre ovládanie termostatu

Nastavenie teploty termostatu:

Pre nastavenie teploty použite krátke stlačenie tlačidla“Set“ a s tlačidlami +- zvoľte žiadanú teplotu

Vstup do menu funkcií termostatu :

Dlhé stlačenie tlačidla „SET“ a tlačidla  vyberanie funkcií pre termostat, pre vybranie funkcie stlačte znovu tlačítko SET

Popis nastavenia funkcií termostatu:

P0 – Ohrievanie alebo Chladenie. H – ohrievanie, termostat zapne relé v móde pre ohrievanie, kým teplota nedosiahne žiadanú teplotu, potom dá povel na vypnutie relé. C – chladenie, termostat zapne relé v móde pre chladenie, kým teplota neklesne na žiadanú hodnotu, potom dá povel na vypnutie relé.

P1-hysterézia, hodnota o koľko môže stúpnuť alebo klesnúť teplota pre opätovné zopnutie relé termostatu. Ak je termostat nastavený pre ohrievanie napríklad na hodnotu 25 °C a hodnota pre hysteréziu je 5°C, tak termostat znovu rozopne relé až keď teplota vystúpa na 30°C (nastavená hodnota 25°C + hysterézia 5°C = 30°C). Maximálna nastaviteľná hysterézia 0.1°C až 15°C.

P-2-3  horná a dolná hranica, nastavenie ochranných limitov termostatu pre nastavenie vlhkosti, príklad ak HS a LS zvolíte 70°C a 40°C tak po stlačení tlačidla set termostat dovolí nastaviť žiadanú teplotu iba v tomto rozsahu 70°C až 40°C (štandartne na termostate je nastavené -50 až +100°C)

P4- Kalibrácia – funkcia na dostavenie presnosti termostatu, ak je CA hodnota +1 termostat bude ukazovať teplotu o 1°C vyššiu. Ak je hodnota -1 tak bude ukazovať hodnotu o 1°C nižšiu. Rozsah kalibrácie termostatu -7°C +7°C

P5 – oneskorený nábeh – časová funkcia pre oneskorenie vzopnutie relé hodnota 1 znamená, že termostat počká jednu minútu až potom vzopne relé. Čas oneskoreného vzopnutia relé  0-10 minút.

P6- Teplotný alarm – Pri dosiahnutí alarmovej teploty displej začne blikať. Teplotný alarm nastavíte ON- OFF (zapnutý /vypnutý) zadaním šipkami ON aktivujete alarm nasledne zadajte cieľovú teplotnú hodnotu.

Pamäť pri výpadku napäťia

V praxi to znamená že termostat si zapamätá vami volené nastavenia a pri výpadku napätia alebo odpojení si stále bude pamätať vaše nastavenia, pri obnovení napätia bude pracovať s vami nastavenými údajmi , aby nespôsobil žiadne škody.Užívateľia oceňujú najmä túto vlastnosť . Verzia pamäťou EEPROM  (na sklade máme len túto verziu)
