Popis

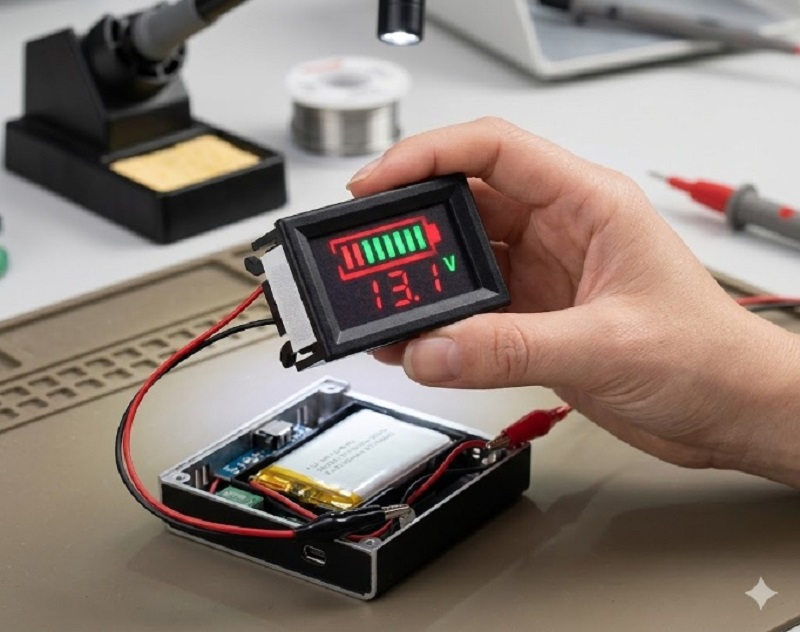

Voltmeter so štýlovým displejom je špeciálne vhodný na meranie akumulátorov 12V olovenných , Nimh, Li-ion a Lifepo4 akumulátorov. Horná časť displeja symbolizuje stav akumulátoru v dolnej časti displeju prístroj zobrazuje presnú hodnotu napätia (V) alebo hodnotu v percentuálnom vyjadrení (%).
Voltmeter je štandardne naprogramovaný na 12V olovenné akumulátory (autobatérie)
Pre presné ukazovanie stavu akumulátorov prístroj umožnuje zvoliť ich typ (Olovo, Li-ion, Lifepo4,Nimh). Pomocou voltmetra ľahko detekujete stav akumulátoru viz článok „Ako zistiť stav autobatérie“ pre dlhšiu životnost li-ion akumulátorov odporúčame prečítať tento článok. Voltmeter má jednoduchú inštaláciu. Pomocou aretačných klipov ho vložíte do panelu, kde bude pevne držať. Zapojenie voltmetra sa vykoná zapojením červeného vodiča na + kladný pól akumulátoru čierneho vodiča, na záporný pól akumulátoru.
Parametre programovateľného voltmetru :
- Rozsah meraného napätia 6-120V
- Presnosť merania +-1%
- Rozmery: 4.8 x 2.8 x 1.8cm
- Displej:LED s percentuálnou alebo absolútnou hodnotou napätia
- Prúdový odber: 4-16 mA
Návod ako naprogramovať voltmeter podľa typu a počtu akumulátorov:
Univerzálny voltmeter je možné nastaviť na meranie rôznych typov batérií napríklad olovenné 12V , Li-ion – Lipo 3.6-3.7V, Lifepo4 3.2V alebo NimH 1.2V.
Stlačte tlačidlo na zadnej strane po dobu troch sekúnd, zobrazí sa hodnota 1-U pustite tlačidlo, ak znovu stlačíte tlačidlo po dobu zobrazí sa 2-b , takým istým spôsobom sa dostanete na možnosti 3-c a 4-d.
Funkcia 1-U stlačte tlačidlo po tri sekundy, zobrazí sa ladenie napätia, potom pustite tlačidlo a znovu stlačte a držte, napätie sa bude dvíhať, zastaví sa a potom začne klesať. Displej začne blikať a nastavenie sa uloží.
Funkcia 2-b slúži na zvolenie typu akumulátoru, ktorý bude voltmeter merať. Po zapnutí je štandardne nastavený olovenný typ akumulátoru 12V, môžete nastaviť 3.7V pre Li-ion alebo Li-pol ,3.2V pre lifepo4 , 1.2V pre nimh.
Funkcia 3-c umožňuje nastavenie počtu akumulátorových článkov sérii pre 12V články je to počet 1-8 , 3.7V li-ionové články je to 2-28V, 3.2V lifepo4 články 3-32 a pre NiMH akumulátory je 10-70.
Funkcia 4-d umožňuje zvolenie módu zobrazovania na LED displeji. V je zobrazovanie absolútnych hodnôt jednosmerného napätia, % je pre percentuálne vyjadrenie stavu akumulátorov. V a % je striedavý cyklus.
Poznámka: Minimálne napájacie napätie voltmetru je 6V.
