DC Menič regulátor mapájanie vstup12V → výstup 24V 3A

€12.00

  • DC-DC menič 12 V → 24 V
  • Výstupný výkon až 72 W (3 A)
  • Vysoká účinnosť konverzie až 93 %
  • Inteligentná ochrana proti preťaženiu, skratu a prehriatiu
  • IP67 – vodotesný a prachotesný
  • Kompaktné rozmery, jednoduchá montáž
  • Vhodný pre auto, LED osvetlenie, elektroniku a DIY projekty
🔒 Bezpečná platba  |  🚚 Rýchle doručenie
Katalógové číslo: 12-24-3A Kategória:

Popis

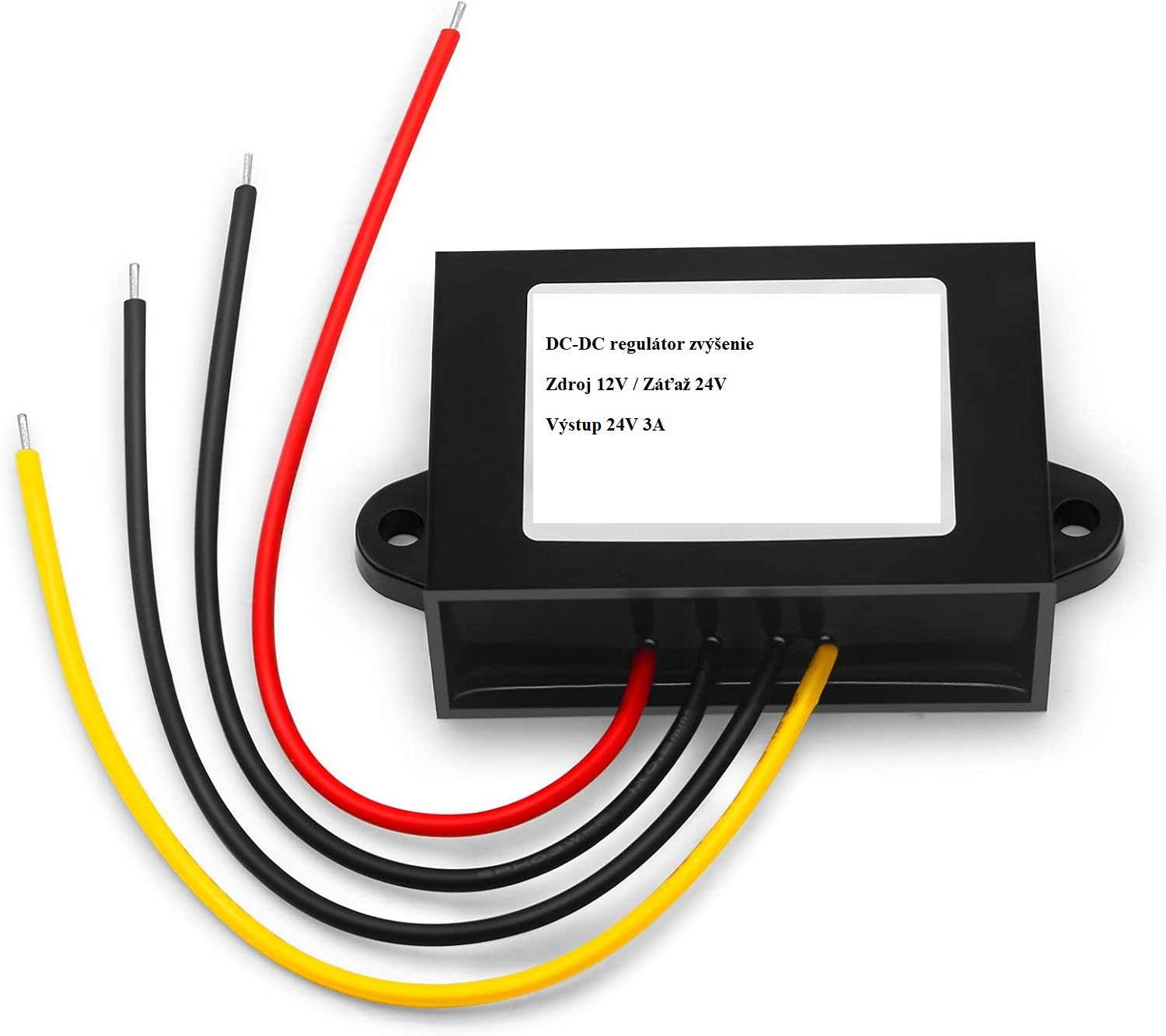

DC-DC menič 12V → 24V / 3A / 72W (IP67)

Vysokokvalitný DC-DC menič z 12 V na 24 V je určený na spoľahlé napájanie 24-voltových zariadení z 12-voltového zdroja. Vďaka vysokej účinnosti, inteligentným ochranám a vodotesnému prevedeniu je ideálny pre automobilové, priemyselné aj outdoorové aplikácie.

Hlavné vlastnosti

  • Vstupné napätie: DC 12 V (rozsah 9–20 V)
  • Výstupné napätie: DC 24 V ±0,2 V
  • Výstupný prúd: až 3 A
  • Maximálny výkon: 72 W
  • Účinnosť konverzie: až 93 %
  • Technológia: synchrónna rektifikácia
  • Vlnitosť (Ripple): ≤ 40 mV
  • Oneskorenie štartu: ≤ 2 s

Inteligentná ochrana

Zabudovaný smart čip zabezpečuje komplexnú ochranu zariadenia aj pripojenej záťaže:

  • ochrana proti preťaženiu
  • ochrana proti nadprúdu
  • ochrana proti prehriatiu
  • ochrana proti skratu
  • ochrana proti prepätiu

IP67 – vodotesný a odolný dizajn

  • 100 % vodotesné prevedenie (IP67)
  • odolnosť proti prachu, nárazom a vibráciám
  • efektívny odvod tepla
  • spoľahlivá prevádzka v rozsahu –40 °C až +80 °C

Menič je vhodný aj do náročných podmienok – do vozidiel, exteriéru či priemyselného prostredia.

Kompaktné rozmery

  • Rozmery: 63 × 32 × 18 mm
  • Hmotnosť: cca 55 g

Malé rozmery umožňujú jednoduchú montáž aj do stiesnených priestorov.

Využitie produktu

Tento DC-DC menič je široko použiteľný v rôznych oblastiach kde potrebujete z 12V spraviť 24V:

  • nákladné vozidlá, osobné autá, taxíky
  • autorádiá, zosilňovače, car audio systémy
  • LCD televízory a reklamné obrazovky
  • LED pásy a LED osvetlenie (24 V)
  • kamerové a monitorovacie systémy
  • elektromotory a riadiace jednotky
  • solárne systémy (ako súčasť stabilizovaného napájania)
  • priemyselná elektronika
  • hobby projekty a DIY elektronika



Recenzie

Nikto zatiaľ nepridal hodnotenie.

Pridajte prvú recenziu pre “DC Menič regulátor mapájanie vstup12V → výstup 24V 3A”

Vaša e-mailová adresa nebude zverejnená. Vyžadované polia sú označené *

Používateľská príručka DC-DC menič 12V → 24V

1. Popis produktu

Tento DC-DC menič slúži na konverziu napätia z 12 V DC batérie na stabilné výstupné napätie 24 V DC. Je určený na použitie v automobilových, priemyselných a mobilných aplikáciách, kde je potrebné spoľahlivé zvýšenie napätia.

2. Bezpečnostné upozornenia

⚠️ Pri nejasnej alebo netypickej inštalácii kontaktujte našu spoločnosť ešte pred montážou.

  1. Zaťaženie zariadenia

    • Dlhodobá prevádzka pri maximálnom výkone sa neodporúča.

    • Pre dlhú životnosť používajte menič maximálne na 50 % jeho menovitého výkonu alebo zvoľte výkonnejší model.

  2. Správna polarita

    • Vždy skontrolujte správne pripojenie kladného (+) a záporného (–) pólu.

    • Nesprávna polarita môže spôsobiť poškodenie meniča (okrem modelov s ochranou proti prepólovaniu).

  3. Použitie káblov

    • Používajte výhradne čisté medené vodiče.

    • Dĺžka vstupných aj výstupných káblov nesmie presiahnuť 2 metre.

    • Pri dlhších kábloch môže dochádzať k úbytku alebo spätnému odrazu napätia.

    • Ak je nutné káble predĺžiť, zväčšite ich prierez úmerne dĺžke.

  4. Pevné pripojenie vodičov

    • Káble musia byť správne upevnené pomocou skrutkových svoriek.

    • Zvoľte správny priemer vodiča a zabezpečte pevný kontakt.

  5. Ochrana vstupu

    • Na vstupný kladný pól je potrebné zapojiť poistku alebo istič (okrem modelov s integrovanou poistkou).

    • Použite poistku alebo istič s vhodnou menovitou hodnotou.

  6. Kapacita batérie

    • Uistite sa, že batéria má dostatočnú kapacitu na napájanie meniča.

    • Nedostatočný vstupný výkon môže spôsobiť pokles výstupného napätia.

  7. Chladenie a ventilácia

    • Inštalačné prostredie musí byť dobre vetrané.

    • Nedostatočné chladenie môže aktivovať ochranu proti prehriatiu a obmedziť výstupný prúd.

  8. Zákaz priameho pripojenia

    • Nepripájajte priamo na solárne panely alebo veterné turbíny.

  9. Nabíjanie batérií

    • Modely bez nabíjacej funkcie nesmú byť použité na nabíjanie olovených ani lítiových batérií.

  10. Testovanie pomocou DC zdroja

    • Pri testovaní s externým DC zdrojom nesmie vstupné napätie prekročiť rozsah batérie.

    • Zariadenie nemá ochranu proti prepätiu (na vyžiadanie je možná úprava).

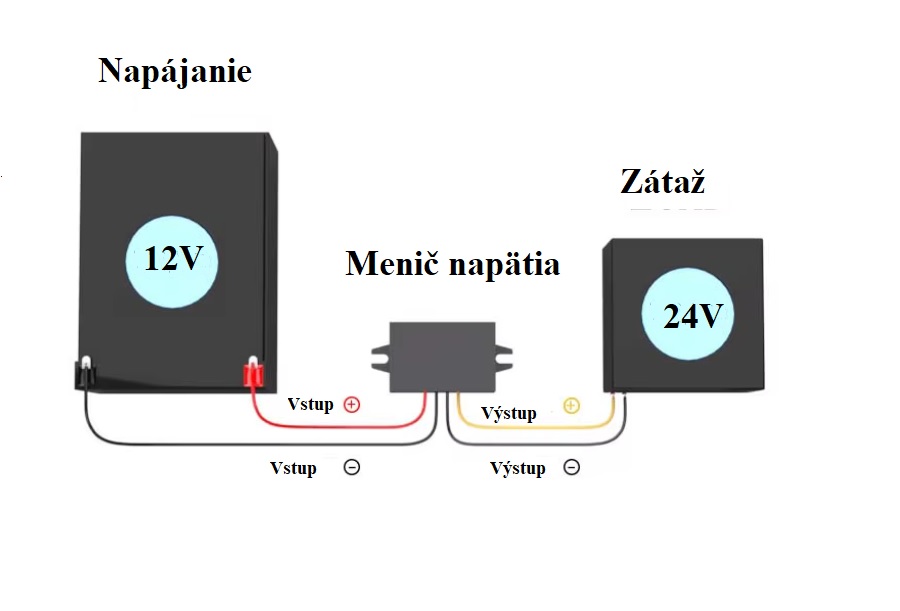

3. Postup inštalácie

(Pre modely so 4 vodičmi alebo 4 / 5 svorkami)

  1. Vypnite všetky napájacie zdroje a záťažové spínače.

  2. Pred zapojením skontrolujte polaritu všetkých vodičov.

  3. Pripojte:

    • OUTPUT – na záporný pól záťaže

    • OUTPUT + na kladný pól záťaže

  4. Pripojte poistku alebo istič na INPUT +, následne:

    • INPUT + k kladnému pólu batérie

    • INPUT – k zápornému pólu batérie

  5. Skontrolujte správnosť všetkých spojení (nesmie dôjsť k prepólovaniu).
    Zapnite napájanie a záťažový spínač.

Poznámka – ACC port:

  • Ak používate funkciu ACC, pripojte ACC k spínaču zapaľovania.

  • Ak funkciu ACC nepoužívate, pripojte ACC priamo na INPUT + (kladný pól batérie).

4. Riešenie problémov

1. Na výstupe nie je napätie

Skontrolujte:

  • či sú všetky vodiče pevne pripojené,

  • stav batérie,

  • či nie je prepálená poistka alebo vypnutý istič.

2. Napätie je prítomné, ale zariadenie nefunguje správne

Skontrolujte:

  • či nie je rozbehový prúd záťaže príliš vysoký,

  • dostatočné vetranie,

  • prehrievanie krytu,

  • správny prierez a dĺžku káblov (do 2 m),

  • dostatočnú kapacitu vstupnej batérie.
