Popis

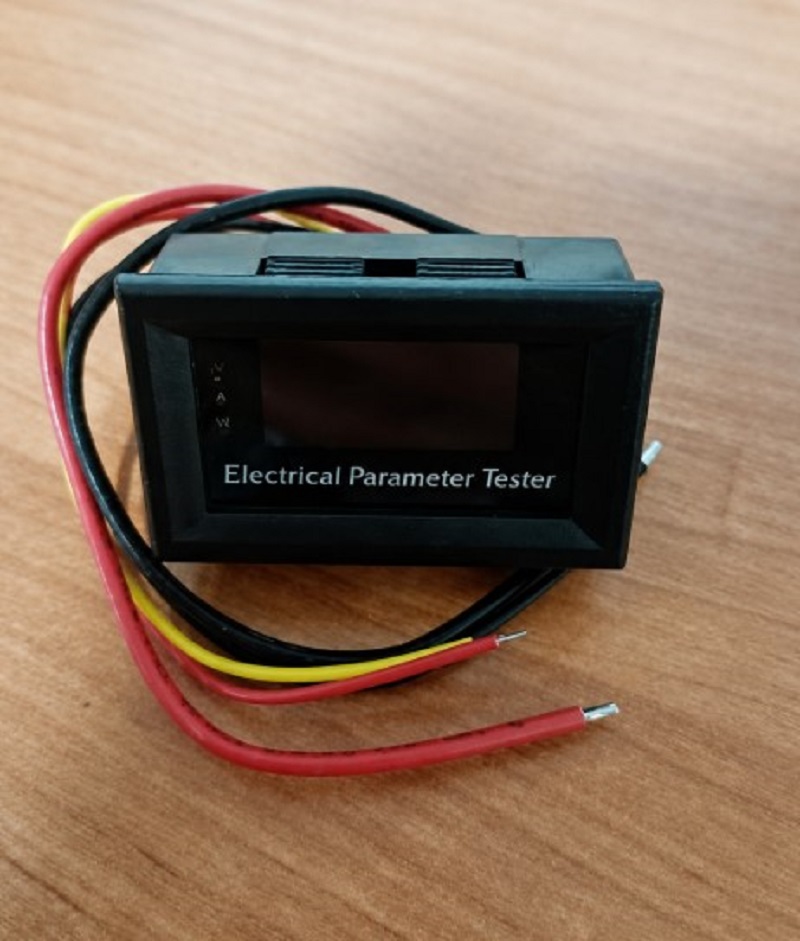

RD Multifunkčný merací prístroj dokáže merať všetky základné elektrické veličiny ako sú jenosmerné napätie,prúd,výkon,kapacita,spotreba s teplotou a časom.Vďaka kompaktným rozmerom a množstve meracích veličín má široké využitie najčastejšie v zdrojoch a nabíjačkách.Merák je vybavený tlačidlom na vynulovanie hodnôt merania.Hodnoty sa zobrazujú na LED displeji.
Parametre 7V1 RD Multifunkčného meráku:
- Meranie napätia: 0-32V jednosmerné napätie
- Meranie prúdu: 0.000-3.00A jednosmerný prúd
- Meranie výkonu:0-99W
- Meranie kapacity:0-99.99Ah
- Meranie energie:0-999 Wh
- Meranie teploty:-15°C +60°C
- Časový rozsah 0-99 Hodín , formát je napr 12:32
- Presnosť merania napätia +- 0.3%
- Presnosť merania prúdu +-0.8%
- Rozmery: 4.8cm x 2.9cm x 2.1 cm
Návod k 7V1 multifunčnému meráku:
- Čas behu
- Výkon
- Prepínanie dát
- Teplota
- Kapacita
- Napätie
- Prúd
- Spotreba energie
Tlačidlo sa použiva pre prepínanie medzi veličinami, pri dlhšom stlačení vynuluje hodnoty,
Kalibrácia prúdu – pri meraní nízkych prúdov minimalizujete odchylku spôsobenú v plyvom okolia nasledovne odpojte prúdový vodič a stlačte tlačidlo na displeji sa ukáže AAA vtedy je nastavená 0 a kalibrácia ukončená.
Schémy ako zapojiť merací prístroj:
