230V DIN Multimode časovač cyklovač

230V DIN Multimode časovač cyklovač

€12.50

  • Model: CKC 230V (14-pin, 4x zap./vyp.)

  • Napájanie: AC 230 V

  • Časový rozsah: 0.1 sekundy – 99 hodín

  • Prevádzková teplota: –25 °C až +75 °C

Katalógové číslo: H3Y-4 Kategória:

Popis

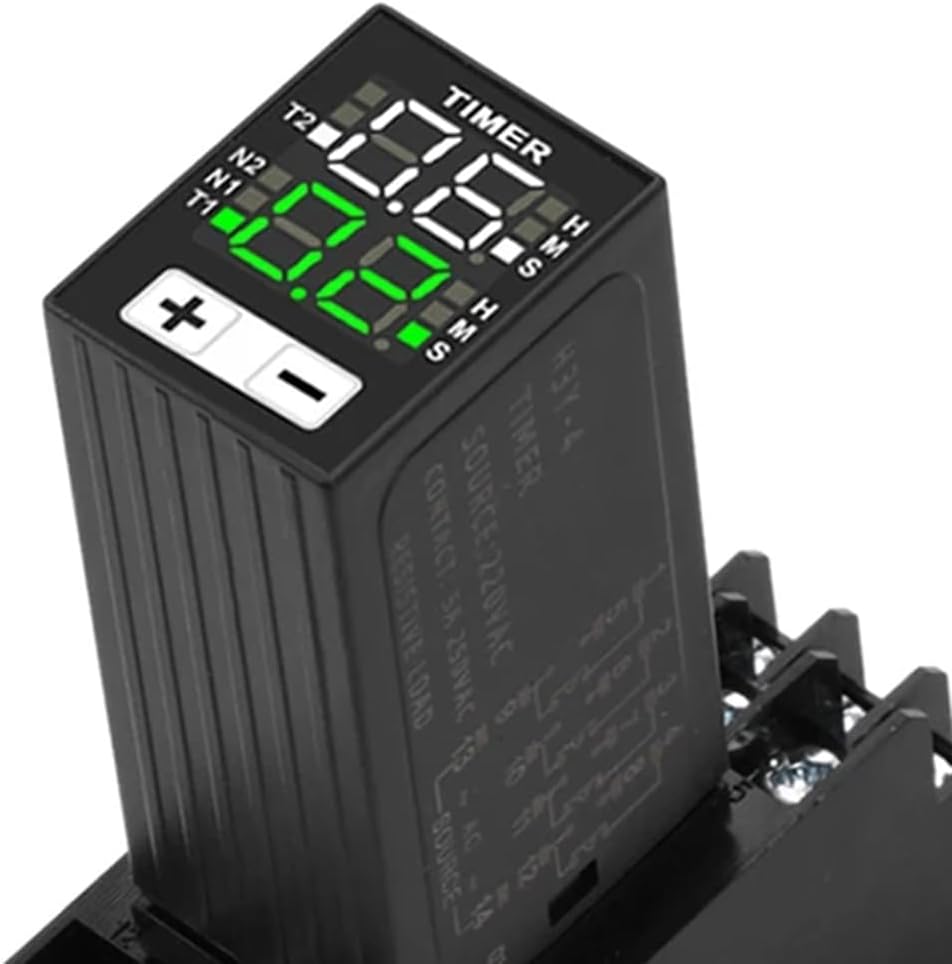

Časovač / Cyklovač CKC 230V pre DIN lištu

Spoľahlivý časový relé modul CKC 230V je určený pre montáž do rozvádzača na DIN lištu. Poskytuje presné časovanie pre oneskorené zapnutie, vypnutie alebo cyklické zopnutie zariadenia. Je ideálny pre automatizáciu, riadiace skrine, strojné zariadenia a elektroinštalácie.

🔧 Hlavné vlastnosti:

  • 🔥 Odolné PC puzdro – nehorľavé, tepelne odolné a vhodné na priemyselné použitie
  • 💡 LED displej s vysokým rozlíšením – jasné a intuitívne zobrazenie času a režimu
  • ⚡ Strieborné kontakty – stabilná vodivosť, odolnosť voči oxidácii a dlhá životnosť
  • 🧲 Masívne medené piny s galvanickým povrchom – výborná vodivosť a odolnosť voči korózii
  • ⏱️ 3 pracovné režimy:
  • N1 – oneskorené zopnutie po zapnutí napájania
  • N2 – oneskorené vypnutie po zapnutí
  • N3 (T1/T2) – cyklické zopnutie a vypnutie s individuálnym nastavením

📊 Technické parametre:

  • Model: CKC 230V (14-pin, 4x zap./vyp.)

  • Napájanie: AC 230 V

  • Časový rozsah: 0.1 sekundy – 99 hodín

  • Prevádzková teplota: –25 °C až +75 °C

  • Montáž: na základňu PYF-14A, vhodná pre DIN lištu

  • Typ kontaktov: 4× NO / 4× NC

  • Materiál kontaktov: strieborné

  • Certifikácia: CE

Uloženie nastavení

  • Ak sa zariadenie nepoužíva dlhšie ako 8 sekúnd,
    aktuálne nastavenia sa automaticky uložia
    a zariadenie ukončí režim nastavenia.

⚡ Dôležité upozornenie:

  • Ak potrebujete okamžité zopnutie kontaktov pre samosvorný obvod, nastavte režim N2 a zapojte podľa schémy č. 2.

  • Inštaláciu a zapojenie smie vykonávať len odborná osoba.

  • Pred montážou vždy odpojte napájanie.

📦 Balenie obsahuje:

  • 1 × časové relé CKC 230V

  • 1 × základňa PYF-14A

  • 1 × stručný návod na použitie

Recenzie

Nikto zatiaľ nepridal hodnotenie.

Pridajte prvú recenziu pre “230V DIN Multimode časovač cyklovač”

Vaša e-mailová adresa nebude zverejnená. Vyžadované polia sú označené *

⚙️ Návod na použitie:

🔹 Výber režimu:

  • N1: oneskorené zopnutie po zapnutí

  • N2: oneskorené vypnutie po zapnutí

  • T1/T2: cyklický režim (nastavenie času zopnutia a vypnutia zvlášť)

🔹 Postup nastavenia:

Nastavenie časovej veličiny (Hodiny, Minúty, Sekundy) pre zelené a biele pole

Postup:

  1. Spustenie nastavenia

    • Stlačte tlačidlo „+“ → začne blikať zelené pole (tlačidlo potom uvoľnite).

  2. Voľba časovej jednotky

    • Ak bliká zelené pole, podržte tlačidlo „+“ po dobu 3 sekúnd.

    • Potom môžete nastaviť jednotky:
      Sekundy (S) → Minúty (M) → Hodiny (H).

    • Krátkym stlačením tlačidla „+“ sa medzi nimi prepínate.

  3. Nastavenie hodnôt

    • Po výbere časovej jednotky (S / M / H) môžete hodnotu upraviť:

      • Tlačidlo „–“ → znižuje hodnotu

      • Tlačidlo „+“ → zvyšuje hodnotu

Voľba režimu časovača

Popis režimov:

  • T1 – T2
    Relé je zapnuté počas odpočítavania v bielom poli
    a vypnuté počas odpočítavania v zelenom poli.

  • T1 – N1 – T2
    Časovač postupne odpočíta zelené pole a potom biele pole,
    následne sa cyklus opakue do nekonečna.

  • Počas odpočítavania zeleného poľa → relé vypnuté
  • Počas odpočítavania bieleho poľa → relé zapnuté

  • T1 – N2 – T2
    Časovač odpočíta zelené a následne biele pole,
    cyklus sa opakuje neustále.

  • Počas zeleného poľa → relé zapnuté
  • Počas bieleho poľa → relé vypnuté

  • N1
    Časovač odpočíta nastavený čas, po skončení
    relé zopne a ostane zapnuté.

  • N2
    Časovač odpočíta nastavený čas, po skončení
    relé rozopne a ostane vypnuté.
