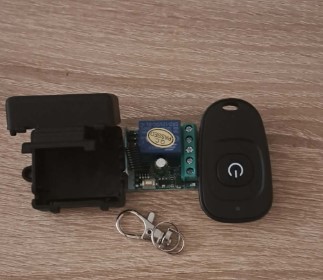

xtr jedno tlačidlo
vyuzitie

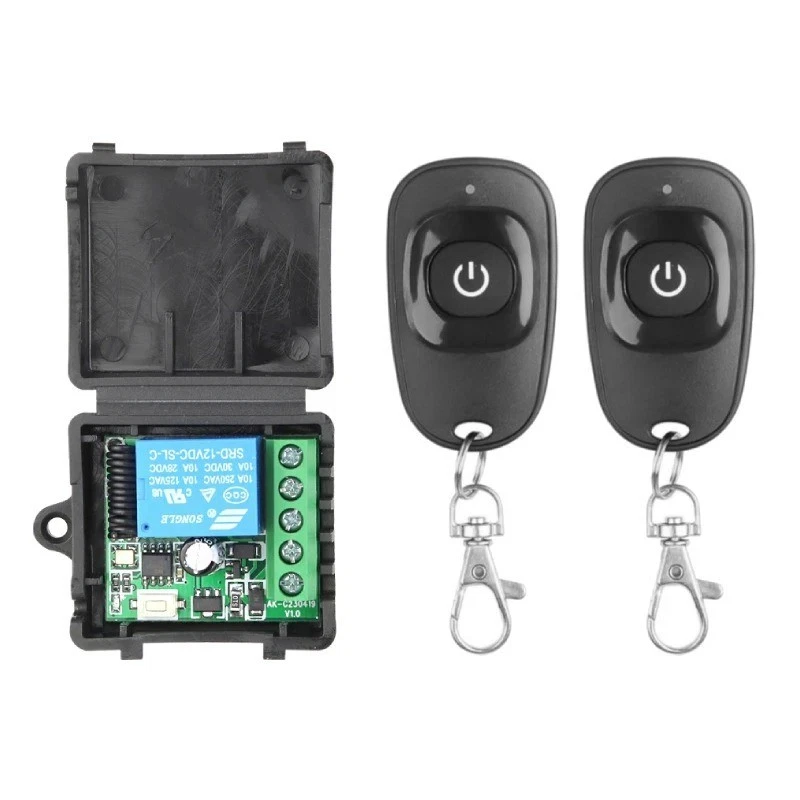

viac dialkových ovladačov

12V XTR Spínač – rozpínač relé na diaľkové ovládanie 3MOD

Price range: €7.50 through €8.00

  • Napájanie: 12V
  • XTR edícia s možnosťou nastavenia pracovného režimu
  • Maximálny prúd cez relé: 10A
  • Ľahké použitie ako dialkový vypínač na 12V
  • Jednoduché pridávanie dialkových ovládačov
  • Dosah : 100 metrov (zaleží na prekážkach v okolí)
  • Tri nastavitelné režimy spínania relé
  • Pamätá nastavený mód aj pri výpadku el. energie
  • SK technická podpora
  • Balenie obsahuje 1x relé + 1x ovládač
Skladom (dodanie 1-3 pracovné dni)
🔒 Bezpečná platba  |  🚚 Rýchle doručenie
Katalógové číslo: 00324 Kategória:

Popis

  • Diaľkovo ovládané relé XTR (12V) – bezdrôtový vypínač do 100 m

    Praktické a univerzálne riešenie pre bezdrôtové ovládanie elektrických zariadení v domácnosti, aute či na záhrade. Relé XTR umožňuje jednoducho zapínať a vypínať rôzne spotrebiče pomocou diaľkového ovládača.

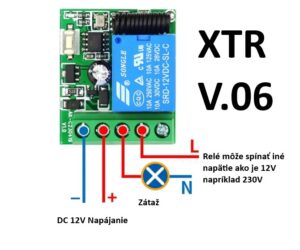

    XTR schéma zapojenia
    XTR schéma zapojenia

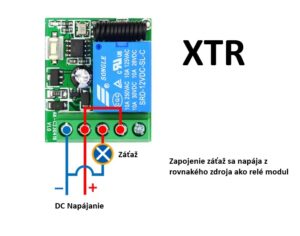

    XTR schéma zapojenia 2
    XTR schéma zapojenia 2

  • Hlavné výhody:

    • Jednoduché použitie: Rýchla inštalácia bez zložitého zapojenia
    • Diaľkové ovládanie: Dosah až do 100 m (podľa podmienok)
    • Široké využitie: Svetlá, brány, čerpadlá, motory, auto, karavan a ďalšie
    • 3 režimy fungovania: Nastavenie podľa potreby (viď nižšie)
    • Univerzálne spínanie: Napájanie 12V, ale spínanie aj 24V / 230V
    • Pamäť nastavení: Uloží režim aj po výpadku prúdu
    • Možnosť viacerých ovládačov: Jednoduché párovanie a správa
    • Vylepšený dosah: Možnosť pripojenia externej antény

    Pracovné režimy:

    1. Momentový režim: Relé je aktívne len počas držania tlačidla
    2. Prepínací režim: 1 klik = zapnuté, 2 klik = vypnuté
    3. Trvalý režim: Zapnuté až do vypnutia napájania (alebo tlačidlom B pri 2-tlačidlovom ovládači)

    Technické parametre:

    ParameterHodnota
    Napájanie12V
    Max. prúd10A
    Frekvencia315 MHz
    Dosahdo 100 m
    Rozmery relé3.5 × 3 × 1.3 cm
    Batéria ovládača23A 12V (súčasť balenia)
    Počet režimov3

    XTR verzia – vylepšenia:

    • Podpora viacerých diaľkových ovládačov
    • Inteligentné párovanie (pridanie/odobratie ovládačov)
    • Galvanicky oddelené spínanie rôznych napätí
    • Možnosť nastavenia režimu na mieru
    • Lepší dosah vďaka externej anténe
    • Ukladanie nastavení pri výpadku napájania

    Služby zdarma:

    • Nastavenie požadovaného režimu pred odoslaním
    • Spárovanie ovládača
    • Testovanie zariadenia
    • Technická podpora na tel. 0948201538 alebo zarucenesk@gmail.com

    Obsah balenia:

    • 1× relé XTR 12V
    • 1× diaľkový ovládač
    • 1× batéria (už vložená)
    • Slovenský návod 12V rele navod pdf

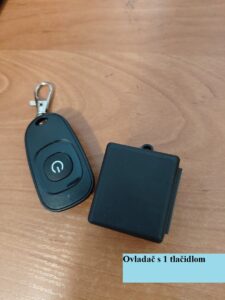

1tlač ovladač nový
1tlač ovladač nový

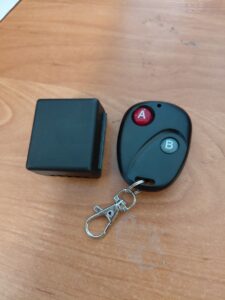

2 tlačidla ovladač
2 tlačidla ovladač

Ďalšie informácie

Výber ovládača

1 tlačidlo, 2 tlačidlá

Návod k 12V diaľkovému relé XTR verzia 3MOD :

Relé pre svoju funkciu potrebuje napájanie 12V. Môžete využiť DC zdroj jednosmerného napätia bud adaptér alebo batériu vhodný je pre inštaláciu v aute. Zapojenie napájacích vodičov vykonajte podľa schémy potom môžete pristúpiť k párovaniu diaľkového ovládaču.

Relé môžete zapojiť tak že spína záťaž ktorá vedie zo zdroja,samotný relé modul sa tiež napája z rovnakého zdroju.

Pre programovanie stlačte tlačidlo T1 7-krat  potom LED zabliká a môžete zmeniť mód :

  • jedno stlačenie tlačidla T1 MÓD1
  • dve stlačenia tlačidla T1 MÓD2
  • dve stlačenia tlačidla T1 MÓD3

MOD1

Mod1 pracuje tak že pri stlačení tlačidla A na diaľkovom ovládači Relé vzopne výstupy COM a NO, a rozopne COM a NC.Relé je vzopnuté počas celej doby stlačenia tlačidla

MOD2

Mod2 pracuje tak, že každé relé má na ovládači svoje tlačidlo. Relé tlačidlom A aktivujete a znovu stlačením tlačidla A deaktivujete

MOD3

Mod2 pracuje tak, že každé relé má na ovládači svoje tlačidlo. Relé tlačidlom A aktivujete a  stlačením tlačidla B deaktivujete.



Napájanie 12V ale relé spína iné napätie napríklad 230V:

Modul relé tiež môžete zapojiť  , spínané napätie je oddelené od 12V zdroju , relé modulu dokáže tak spínať iné napätie než je napájacie napríklad 230V,24V,5V aké potrebujete.

Párovanie vysielača s príjmačom:

  1.  Stlačte tlačidlo T1 po dobu dvoch sekúnd  , potom stlačte tlačidlo na diaľkovóm ovládači
  2. Signálna LED zabliká = spojenie prebehlo v poriadku
  3. Test po stlačení dialľkového ovládaču relé bude vzopínať kontakty
  4. Odpárovanie všetkých diaľkových ovládačov vykonáte ak tlačidlo T1 podržíte stlačené 5 sekúnd = červená LED zabliká vtedy sú ovládače odpárované, je to vhodné vtedy ak príjmač odchytáva signál s iných dialkových ovládočov ktoré patria inam.

Programovanie pracovného módu:

Programovanie tlačidlom  verzia

  • *Pri spárovaní s dvojtlačítkovým diaľkovým ovládačom  s tlačidlom A sa relé aktivuje a tlačidlom B sa deaktivuje

Prepínanie kontaktov relé.

V kľudovom stave má vzopnuté kontakty 1 a 2 a rozpnuté kontakty 2 a 3.

Po stlačení tlačidla na ovládači relé rozopne 1a 2 vzopne kontakty 2-3 .



Ovládanie jednosmerného motora s reverzným chodom:

  • Budete potrebovať 2x XTR relé modul
  • Podla navodu naprogramujte diaľkový ovládač tak by postlačení tlačidla sa A sa vzoplo len relé 1 a po stlačení tlačidla B sa vzopne len relé2
  • Nastavte relé relé tak aby bolo vzopnuté len počas držania tlačidla
  • Ešte lepšia možnosť je využiť programovatelné rele s dvomi kanálmi tj na doske dve relé.
