Popis
Slúži na testovanie káblov, ktoré majú konektory RJ11, RJ12 a RJ45. Vhodný je na zistenie skratu, prerušenia, prehodenia žíl, testy je možné prevádzať rýchlo alebo pomaly, kontrólna jednotka je odoberateľná, čo uľahčí prevádzanie meraní.
Typy konektorov: | RJ11, RJ12, RJ45 |
Rozmery: | 105 x 100 x 28 mm |
- Test kontinuity (skratu)
- Test skratu
- Poradie testu jednotlivých vodičov
- Pomalý a rýchly test

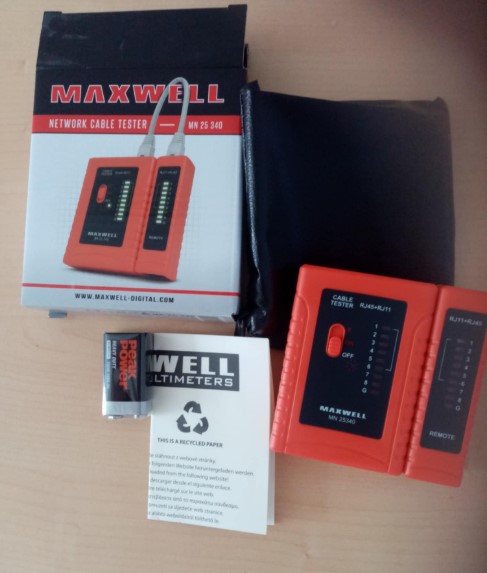

- Príslušenstvo: prenosný obal, batteria (1 x 9V)
Ako testovať krútené sieťové káble:

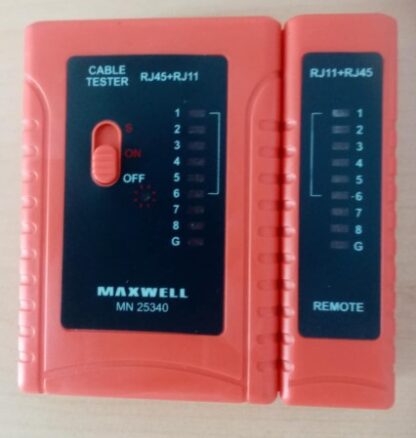

Zapnite váš merací prístroj „ON” – v tejto polohe automaticky testuje alebo do polohy „S”, v tejto
polohe tak isto automaticky testuje, ale oveľa pomalšie. Po pripojení jedného konca sieťového
kábla do hlavnej jednotky a druhého konca do kontrólnej jednotky sa postupne budú rozsvecovať jednotlivé diódy od „1” až po „G”.
Kontrólky hlavnej jednotky: 1-2-3-4-5-6-7-8-G
Kontrólky na kontrólnej jednotke: 1-2-3-4-5-6-7-8-G (RJ-45)
1-2-3-4-5-6——–(RJ-12)
1-2-3-4————-(RJ-11)
Merací prístroj je napájaný 9V batériou, no ak kontrólne diódy svietia slabšie, je potrebné
vymeniť napájaciu batériu za novú.
