DC-DC menič napätia zníženie z 4-40V na 1.5V-36V 8A

DC-DC menič napätia zníženie z 4-40V na 1.5V-36V 8A

 schéma a zapojenie

Základné pripojenie

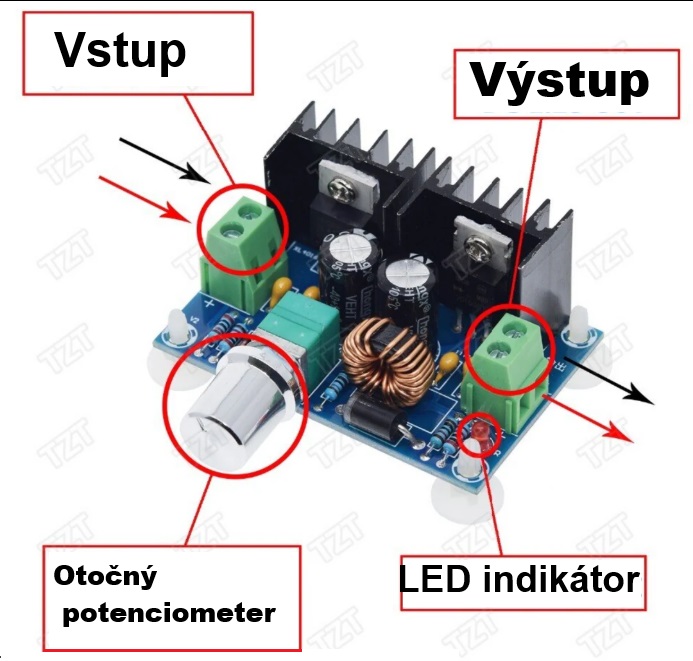

• „VIN+“ (alebo vstup +): pripojte kladné napätie vstupu (napr. batérie alebo zdroja)

• „VIN-“ (vstup minus/zem): pripojte záporný pól vstupu

• „VOUT+“ (výstup +): kladný pól výstupu – sem pripojíte zariadenie, ktoré chcete napájať

• „VOUT-“ (výstup minus/zem): spoločný mínus výstupu (väčšinou rovnaký ako vstupný mínus, ak modul nie je galvanicky izolovaný)

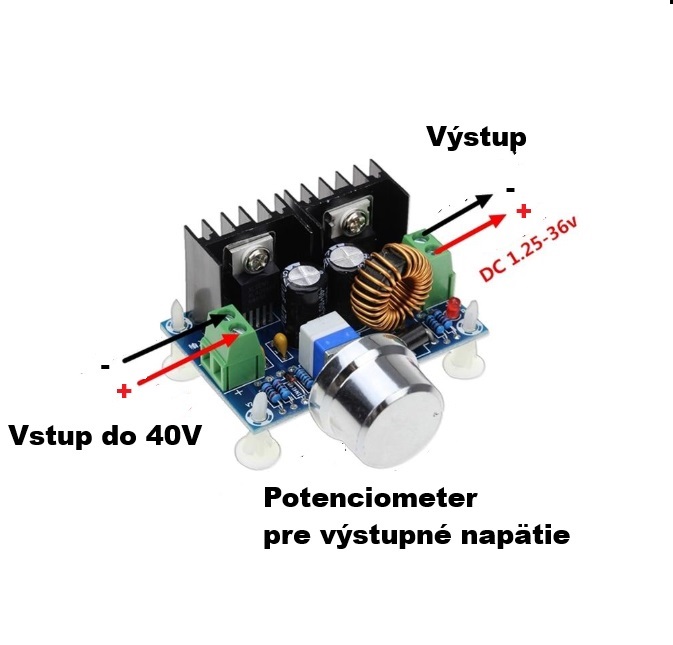

• Na moduli býva potenciometer (otáčací gombík) – slúži na nastavenie výstupného napätia.

Krok-za-krokom zapojenie

1. Pred pripojením sa uistite, že vstupné napätie je v povolenom rozsahu (4-40 V).

2. Pripojte zdroj (kladný → VIN+, záporný → VIN-).

3. Nepripojujte zaťaženie ešte – najprv nastavte výstupné napätie!

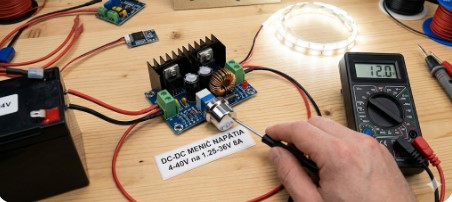

4. Použite multimeter na výstupných svorkách (VOUT+ a VOUT-). Otočte potenciometer, až dosiahnete požadované napätie.

5. Potom pripojte zariadenie, ktoré chcete napájať, medzi VOUT+ a VOUT-.

6. Overte, či pri zaťažení modul neprehrieva (najmä ak sa blížite ku 5-8 A) – ak áno, zabezpečte dostatočné chladenie.

7. Uistite sa, že polarita je správna – chybné pripojenie môže modul alebo pripojené zariadenie poškodiť.

Tipy a upozornenia

• Uistite sa, že vstupné napätie je vyššie ako výstupné (modul je step-down), teda výstupné bude vždy nižšie než vstupné.

• Pri prúdoch nad ~5 A je vhodné použiť chladič alebo ventilátor, pretože modul sa môže výrazne zahrievať.

• Pri nastavovaní výstupného napätia sa odporúča najprv pripojiť len multimeter + modul bez záťaže, potom pripojiť záťaž.

• Uistite sa o stabilite vstupného zdroja – ak vstup veľmi kolíše alebo je nepravidelný, výstup sa môže stať nestabilným.
