Popis

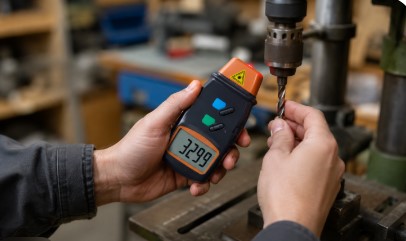

Bezkontaktný otáčkomer sníma rotačný pohyb pomocou svetelného lúča. Vzhľadom k tomu, že nie je potrebný mechanický kontakt, je toto meranie vo väčšine prípadov jednoduchšie, rýchlejšie a praktickejšie.Používa sa v oblasti motorov, kolies, sústruhu na rezanie kovov alebo dreva, elektrických ventilátorov, výroby papiera, chemických vlákien, práčok, plastov, výroby automobilov atď.
Hlavné výhody:
PRESNÉ MERANIE: Široký rozsah merania (2,5 RPM až 99999 RPM); Vysoké rozlíšenie (0,1 RPM alebo 1 RPM). Presné meranie rýchlosti motorov a častí stroja.
TECHNOLÓGIA & DISPLAY: Použitie mikropočítačovej technológie, technológie proti rušeniu a inej pokročilej technológie dokáže presne zmerať hodnotu rýchlosti. Veľký displej z tekutých kryštálov, jasné čítanie.
PRENOSNÝ: Kompaktný a ľahký. Ľahko sa vyberá. Rozmer: cca. 131 (D) x 70 (Š) x 29 (H) mm
Technické parametre LED tachometru:
- Displej: LCD 5 miestny 18mm.
- Rozsah merania: 2,5 až 99999 otáčok za minútu (RPM).
- Automatické prepínanie rozsahu
- Stupnica: 0,1 RPM (pri 2,5-999,9RPM), 1 RPM (nad 1000 RPM).
- Presnosť: ± 0,05%
- Vzorkovanie 0,8s
- Pamäť : MAX, MIN, Posledná hodnota.
- Meracia vzdialenosť: 50 až 500mm.
- Napájanie: Klasická 9V batéria (je súčasťou).
- Rozmery: 130 x 70 x 30mm.
Princíp fungovania laserového tachometru – otáčkomeru:
Meranie otáčok sa vykonáva nalepením samolepiacich reflexných pásikov/štvorčekov na povrch rotujúceho (otáčajúceho sa) objektu. Červený laserový lúč sa odráža od reflexných pásikov a zabudovaná fotodióda tento odrazený lúč zachytí a prístroj zobrazí podľa počtu odrazených zábleskov od reflexných bodov počet otáčok rotujúceho objektu. Vzdialenosť meracieho prístroju by mala byť od 50 až 500mm.
Návod k pristroju – Bezkontaktný Laserový otáčkomer
Nalepte reflexné pásky na meraný prístroj. Stlačte TEST tlačidlo a zamerajte laserom reflexné body. Reflexné pásiky môžete n strihať na 12 mm kocky a nalepiť ich na rotor.
Zásady správneho merania sú:
Nereflexívna oblasť meraného objektu musí byť väčšia ako reflexívna.
Ak má meraný objekt reflexný povrch, je najlepšie ho zakryť čiernou páskou alebo farbou pred nalepením reflexných pásiek
Povrch meraného prístroju očistite pred nalepením reflexných pásikov.
Meranie nízko otáčkových aplikácií
Prístroj veľmi dobre meria vysoké otáčky, pri meraní veľmi nízkych otáčok je odporúčané dať viac reflexných bodov.Výslednú hodnotu ktorú zobrazí displej otáčkomeru vydelíte počtom reflexných bodov.
Obsah balenia:
- Digitálny bezkontaktný otáčkomer
- 9V batéria
- 3x reflexné pásky 15cm
- slovenský návod bezkontaktny laserovy otackomer navod
