PWM Teplotný regulátor pre 4PIN ventilátor

Popis

PWM univerzálny modul určený na automatické alebo manuálne riadenie rýchlosti ventilátora podľa teploty. Podporuje 4-pinové PWM ventilátory napájané z 12 V a umožňuje výrazne znížiť hluk pri nízkej záťaži, predĺžiť životnosť ventilátora a zabezpečiť účinné chladenie pri vyššej teplote.

Kľúčové vlastnosti:

• ✅ Automatická regulácia rýchlosti ventilátora podľa aktuálnej teploty pomocou priloženého NTC snímača.

• ✅ Manuálny / automatický režim — používateľ si môže vybrať ručné nastavenie rýchlosti alebo nechať modul regulovať sám.

• ✅ Podpora 4-pinových PWM ventilátorov: nepodporuje 2- alebo 3-pinové ventilátory.

• ✅ Napájanie: DC 12 V (pracovný rozsah 8-16 V).

• ✅ Max. prúd ventilátora: ≈ 3 A (do ~3000 mA), čo pokrýva väčšinu štandardných case/CPU ventilátorov.

• ✅ PWM výstup: 1 % – 100 % s PWM signálom 5 V, frekvencia ~25 kHz.

• ✅ Digitálny displej (pri kompatibilných verziách) zobrazuje teplotu (°C) a otáčky ventilátora (RPM).

• ✅ Nastaviteľné teplotné hranice: možnosť definovať pri akej teplote sa ventilátor spustí, zrýchli a beží plnou rýchlosťou

Prečo tento modul?
Tento regulátor je ideálny pre PC skrinky, serverové skrine, 3D-tlačiarne alebo akékoľvek zariadenia,DIY fotovoltické meniče kde potrebujete spoľahlivé a tiché chladenie s inteligentnou reguláciou podľa teploty. Zlepší komfort (menej hluku), spoľahlivosť systému (nižšia teplota) a úsporu energie pri nízkej záťaži.

🛠️ Návod na inštaláciu a použitie

Tu je doporučený postup, ako modul správne zapojiť a nakonfigurovať:

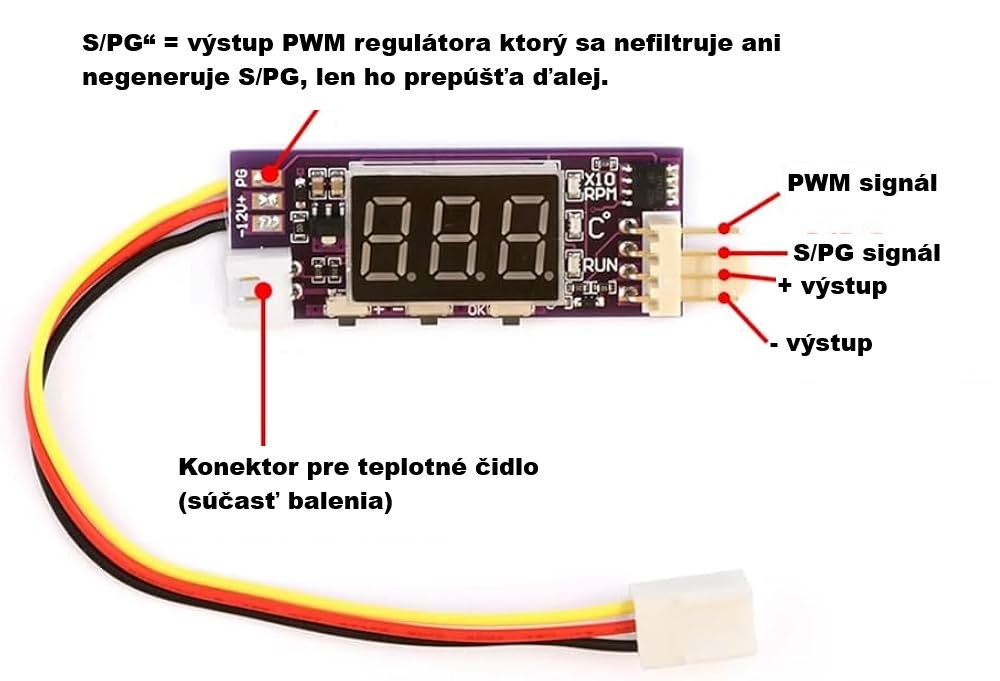

1. Zapojenie napájania a ventilátora

   • Pripoj napájanie 12 V (červený – +12 V, čierny – GND).

   • Pripoj 4-pinový PWM ventilátor do konektora určeného pre ventilátor. Uisti sa, že ventilátor podporuje PWM (nie 2-/3-pinový).

   • Pripoj teplotný snímač (NTC), ktorý bude merať teplotu v okolí komponentov/skrine.

2. Zapnutie a základné nastavenie

   • Po pripojení napájania modul automaticky začne pracovať.

   • Ak je snímač pripojený → modul bude v automatickom režime, ak nie → funguje v manuálnom režime.

3. Nastavenie teplotných prahov (pri automatickom režime)
   Pomocou tlačidiel “OK”, “+” a “–” môžeš nastaviť:

   • Teplotu štartu zrýchľovania („acceleration temperature“) – keď teplota dosiahne túto hodnotu, ventilátor začne zrýchľovať.

   • Teplotu plného výkonu („full-speed temperature“) – pri dosiahnutí tejto teploty sa ventilátor spustí na 100 %.

   • Teplotu vypnutia („closing temperature“) – ak teplota klesne pod túto úroveň, modul (ak je nastavené) vypne ventilátor. lný výkon pri 50 °C. Vhodné hodnoty závisia na konkrétnom použití.

4. Manuálny režim

   • Ak nechceš automatickú reguláciu, môžeš ventilátor nastaviť ručne podľa potreby (napr. nízke otáčky pre tichý chod alebo vysoké pri záťaži).

5. Umiestnenie teplotného snímača

   • Pre presnú reguláciu umiestni snímač čo najbližšie k zdroju tepla (CPU, GPU, napájací zdroj …), avšak tak, aby neblokoval prúdenie vzduchu.

   • Dbaj, aby kábli neboli napnuté a boli dobre upevnené.

6. Tipy k používanie

   • Testuj ventilátor a modul pri rôznych podmienkach — najskôr pri nízkej teplote (tichý chod), potom pri zaťažení, aby si overil správnu reakciu modul-snímač.

   • Pozor na ventilátory, ktoré potrebujú viac než 3 A — modul nie je určený na silné priemyselné ventilátory nad uvedený limit. Pravidelne kontroluj pripojenia a čistotu modulu — prach a zlé spojenia môžu ovplyvniť funkčnosť.
